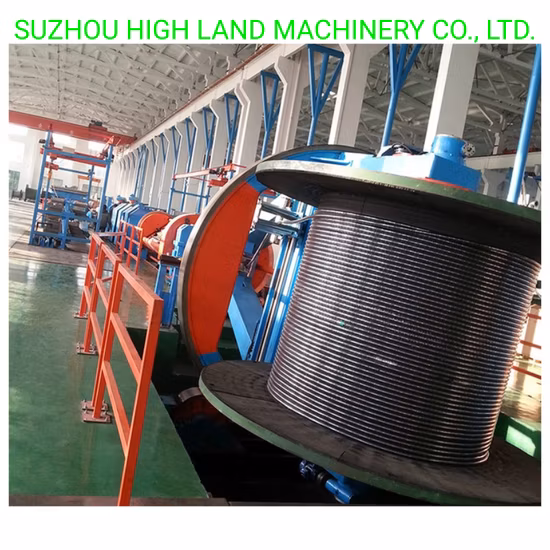

Retordeuse à tambour 3150

Informations de base

Modèle NON.	JPD-3150
Durée de vie du moule	Non
Taper	Câbleuse à grande vitesse
Modèle de machine	Twister à tambour
Bobine de paiement	1600 millimètres
Bobine réceptrice	315000 millimètres
Taille du câble de torsion	20 - 120 millimètres
Emplacements de torsion	200 - 8000 millimètres
Vitesse de paiement	40 tr/min
Vitesse de ligne maximale	50 M/Min
Force de suivi	4000Kg
Délai de livraison	60 jours
Qualité garantie	12 mois
Forfait transport	Palette en bois
spécification	JPD-3150
Marque déposée	HAUTE TERRE
Origine	Chine
Code SH	8479400000
Capacité de production	10 ensembles/mois

Description du produit

Retordeuse à tambour 3150
1. Application : cette machine est principalement utilisée pour le câblage de câbles d'alimentation et de câbles de communication de grande section et de grande longueur, et pour le toronnage de conducteurs Milliken haute tension ou extra haute tension, ainsi que pour le blindage de rubans ou de fils d'acier et le blindage de rubans ou de fils de cuivre. 2. Avantages : 1> Efficacité de production élevée : en adoptant une nouvelle structure de type fourche pour les dévidoirs rotatifs centraux et les machines de réception rotatives, et une plate-forme de levage hydraulique pour le chargement ou le déchargement des tambours, cette conception améliorera la vitesse de rotation et raccourcira le temps de chargement ou de déchargement. 2> Réglage facile pour le déplacement : les pas de déplacement peuvent être définis, révisés et affichés sur l'écran tactile. 3> Support de rouleaux : prise en charge rotative adoptant des rouleaux de support, ce qui peut augmenter la rigidité et la fiabilité des machines en cours d'exécution. 4> Système de protection de sécurité parfait: adoption d'une protection horizontale pour les machines de paiement et de réception, protection de réinitialisation pour la plate-forme de levage hydraulique, protection contre la surexploitation pour la traversée, protection cassée ou finie pour les machines à scotcher, couvercles de protection de sécurité, protection contre les manques de pression d'air, protection contre la mise hors tension, etc. 5> Système de contrôle électrique avancé: les machines de dévidage rotatives, les machines à scotcher, la machine de transport, la machine de réception et la traversée adoptant des moteurs à courant alternatif et le contrôle de l'onduleur, un API importé pour contrôler et coordonner l'ensemble de la chaîne de production, pour assurer le fonctionnement synchrone et la précision des pas d'échouage. Écran tactile coloré importé de 10,4 pouces pour définir et afficher toutes les données techniques de la ligne.3. Paramètre technique principal

Paramètre technique des machines de pose de torsion de tambour
Modèle d'appareil	JPD-2000	JPD-2500	JPD-3150	JPD-4000
Max. Diamètre de câblage	Ø 100	Ø 120	Ø 130	Ø 150
Vitesse de rotation maximale
50	40	30	25
Max. Vitesse de ligne	50	50	50	40
Bobine de débourrage	PN1250	PN1600	PN2000	PN2500
Bobine réceptrice	PN2000	PN2500	PN3150	PN4000
Max. Force de traction	3000	3000	5000	6000
Système de contrôle	Écran tactile PLC +

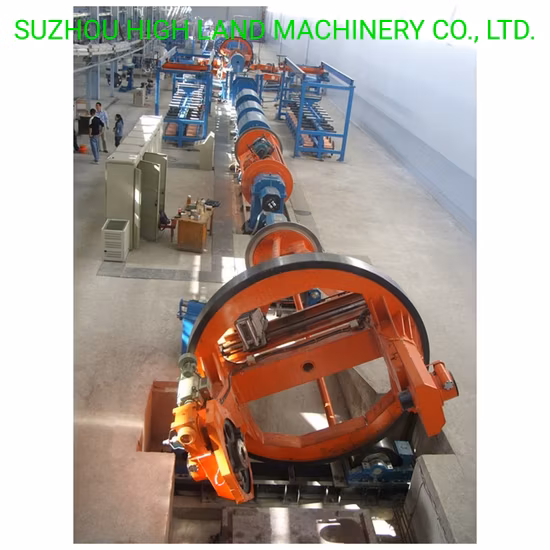

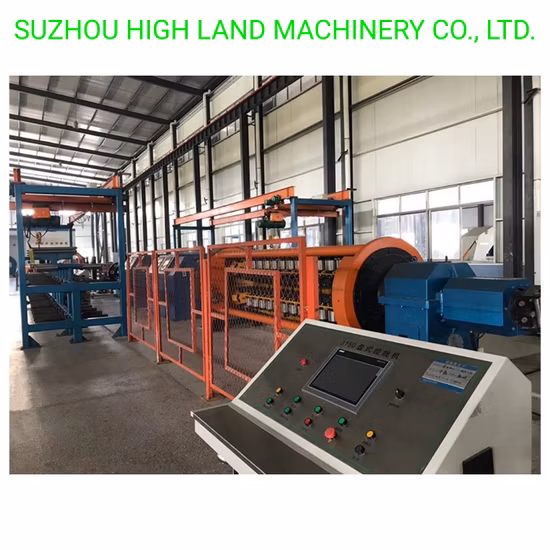

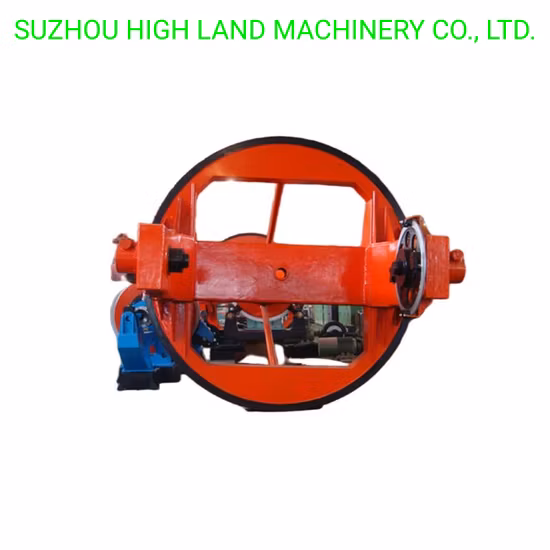

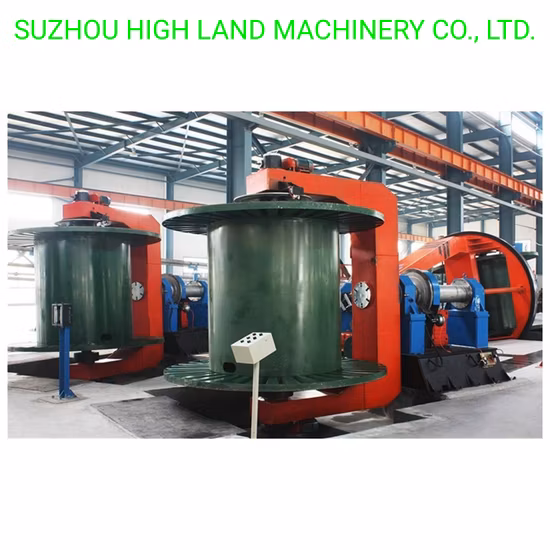

4. Photos de la machine principale
